C&K TACTILE SWITCHES

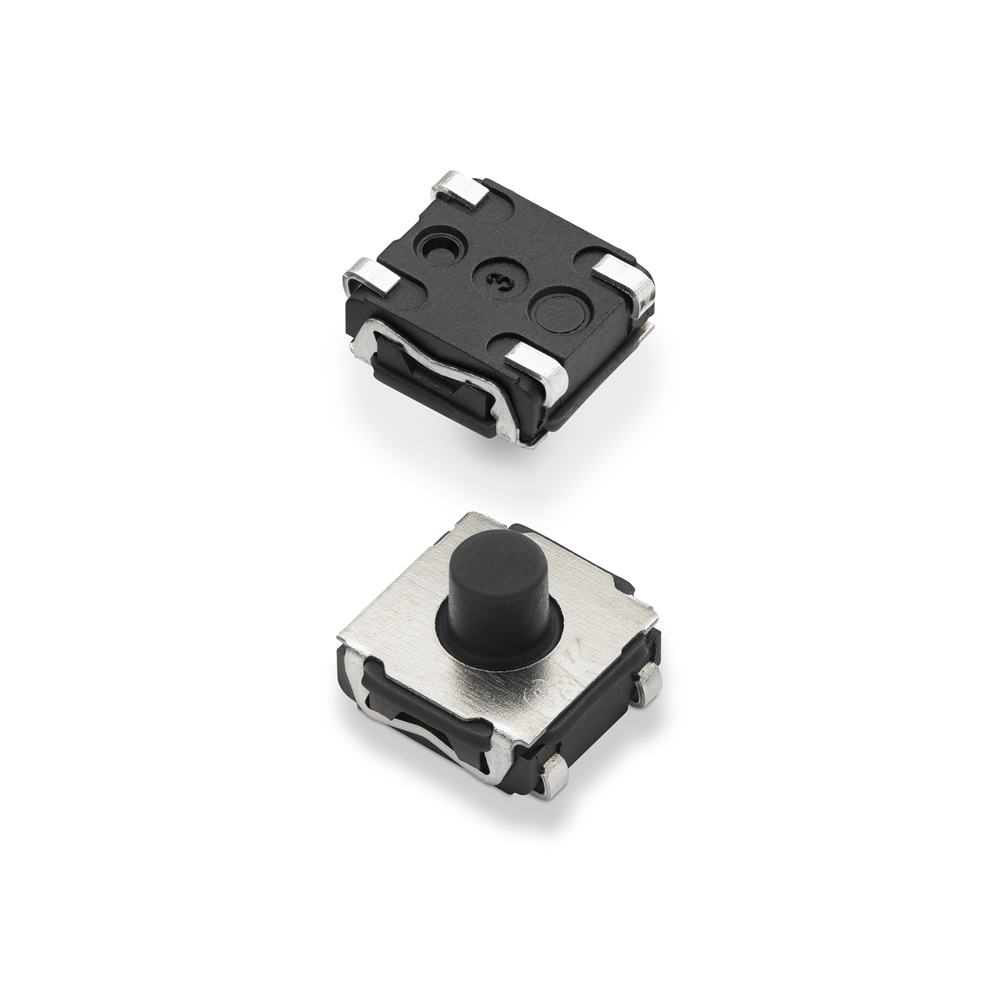

Tactile switches

C&K offers a broad range of miniature tactile, ultra-miniature tactile and micro miniature tactile switches for printed circuit board mounting.  Available in J bend, gull wing, illuminated, sealed, low-profile, low-noise, SMT and through hole versions, C&K’s tactile switches are designed for the most demanding applications.

Innovative Designs. Engineered Materials. Superior Performance.

Start with a great design and make it better.  C&K tactile switches offer superior performance and can be tuned to your application requirements.

Applications

When it comes to switch haptics, C&K tactile switches are the preferred interface solution for applications including:

  • automotive (air bags, heating/AC, door handles, column switches)
  • aerospace (main cabin lights, flight attendant buttons)
  • consumer (cell phones, headsets, remote controls, wearable electronics)
  • medical (hearing aids, health diagnostics, portable equipment)
  • industrial (control panels, instrumentation, power supplies)
  • computer (keyboards)
  • telecom/network equipment
  • handheld applications (power and selection switches, volume control, keyfobs)
Series
Size on PCB (L x W) Total Height Travel Actuation Force Contact Type Max Voltage IP Rating Electrical Life Cycles Max Switching Power
2 x 3 mm 0,6 mm 0,13 mm 100 gf, 160 gf, 240 gf, 330 gf Silver 15 V IP60 300 000; 500 000 0,5 VA
2,1 x 1,65 / 2,2 x 1,7 0,55; 1,65 mm 0,1 mm 100; 160; 240 260; 320 gf Silver 15 V IP67 200 000; 300 000
3 x 2,6 mm 0,65 mm 0,15 mm 1,0; 1,6 Silver 32 V IP54 150 000 0,5 VA
3 x 2,6 mm 0,65 mm 0,15 mm 1,0; 1,6; 2,3; 3,4 Silver 32 V IP68 300 000; 600 000; 1 000 000 0,5 VA
4,2 x 2,8 mm 1,9 mm 0,2 to 0,30 mm 1,2 to 4,0 Silver / Gold 32 V IP40 100 000 to 300 000 1 / 0,2 VA
4,2 x 2,8 mm 2,5 mm 0,2 to 0,35 mm 1,2 to 4,0 Silver / Gold 32 V IP40 100 000 to 300 000 1 / 0,2 VA
4,2 mm x 2,8 mm 1,9 mm 0,2 to 0,30 mm 1,2 to 4 N Silver / Gold 32 V IP67 100 000 to 300 000 1 VA
4,2 mm x 2,8 mm 2,5 mm 0,2 to 0,35 mm 1,2 to 4 N Silver / Gold 32 V IP67 100 000 to 300 000 1 VA
4,2 x 2,8 mm 1,9 mm 0,2 to 0,25 mm 1,2 to 3,0 Silver 32 V IP40 150 000 to 200 000 1 / 0,2 VA
4,2 x 3,55 mm 1,42 mm 0,25 to 0,3 mm 2,0; 3,0 Silver / Gold 32 V IP40 100 000 1 / 0,2 VA
5,2 x 5,2 mm 0,8 and 1,5 mm 0,3 mm 160 gf; 260 gf Silver 32 V IP40 100 000 1 VA
5.20 x 5.20 mm 0.8; 1.5; 1.7; 2.0 mm 0,25 mm 160; 260; 320 gf Silver 12VDC IP40 100 000; 200 000; 500 000 0.6 VA
4,5 x 4,5 mm 0,55 and 0,65 mm 0,2 mm 100 gf; 160 gf; 200 gf; 260 gf; 400 gf; 600 gf Silver 12 V 150 000 to 1 000 000
3,7 x 3,7 mm 0,35 mm 0,15 mm 160 gf; 230 gf Silver 12 V IP40 300 000; 500 000
4,2 x 3,2 mm 2,5 mm 0,15/0,2 mm 160 gf; 260 gf; 400 gf; 600 gf Silver 16 V IP40 50 000 to 150 000
4.20 x 3.20 mm 2.50 mm 0.20 mm 180; 250; 400 gf Silver 12 VDC IP40 50 000; 100 000 0.6 VA
3,9 x 2,9 mm 1,5 / 2,0 / 2,5 mm 0,2 mm 160 gf; 250 gf Silver 12 V IP40 100 000; 200 000
3,5 x 2,6 mm 1,4 mm 0,15 mm 160 gf; 450 gf Silver 12 V IP40 200 000; 500 000 0,5 VA
3,5 x 3,55 mm 1,35 mm 0,2 mm 160 gf; 220 gf Silver 12 V IP40 100 000
3.6 x 3.5 mm 1.25 0.2 180gf; 250gf Silver 12V IP40 100 000
7,15 x 3,8 mm / 7,3 x 3,8 mm 2,5 mm 0,3 to 0,5 mm 1,2; 2,0; 3,0; 4,5 Silver / Gold 32V IP40 100 000; 200 000 1 / 0,2 VA
5,5 x 4,4 mm 1,7 mm 0,3 mm 2; 2,5; 4 Silver / Gold 32 V IP40 100 000 1 / 0,2 VA
2 holes 1,1; 2 pads; 1,5 x 0,8 mm 5,0 mm 0,7 mm 3.5 Silver / Gold 32 V IP67 300 000 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 2,5 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 200 000 max. 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 3,5 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 5 000 000 max. (except KSC201GLFS) 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 3,5 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 300 000 max. 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 5,2 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 5 000 000 max. 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 5,6 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP50 100 000 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 7,7 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 300 000 max. 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 4,3 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 5 000 000 max. 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 4,9 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 5 000 000 max. 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 7,7 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 300 000 1 / 0,2 VA
6,8 x 6,2 mm / 10 x 6,2 mm 4,9 mm 0,2 to 0,75 mm 1,1 to 5,5 Silver / Gold 32 V IP67 5 000 000 1 / 0,2 VA
6.2 x 6.2 mm 4.9 mm 0.7 mm 3.5; 4.0; 5.5; 6.8; 9.6 N Silver 24VDC IP67 1 000 000; 500 000; 300 000 1.0 VA
6.2 x 6.2 mm 5.0 mm 1.35 mm 2.4N; 3.5N Silver, Gold 32V IP40 200 000 1.0 VA
6,8 x 6,2 mm / 10 x 6,2 mm 5,2 mm 0.85 mm 4.75 N Silver 32V IP67 300,000 1 VA
6,8 x 6,2 mm / 10 x 6,2 mm 5,2 mm 0,5 to 1,0 mm 1.7 to 6.25 Silver 32 V IP67 300 000 1 VA
6.2 x 6.2 mm 5.1 mm 0.5; 0.65 mm 1.65; 4.0 Silver 32VDC IP67 300,000 1VA
6.2 x 6.3 mm 3.5 mm 0.3 mm 1.6 N Silver 24 VDC IP67 10,000,000 0.03 VA
6,8 x 6,2 mm 3,1 / 4,3 mm 0,3 mm 1,5; 2,5 Silver 32 V IP67 300 000 1 VA
6,2 x 6,2 mm 5 mm 1,3 mm 160 gf; 245 gf Silver / Gold 32 V IP40 100 000 1,0VA Silver / 0.5 VA Gold
7,5 x 5 mm / 7,5 x 7 mm 6,6 mm; 7,11 mm with tab 0,3 to 0,5 mm 3 Silver / Gold 50 V 100 000 1 / 0,2 VA
8,4 x 10,8 mm 6,1 mm 0,5 mm 4 Gold 32 V 100 000 1 VA
8,4 x 10,8 mm 6 mm 0,45 mm 4 Silver 32 V IP40 300 000 1 VA
8 x 9 x 17 mm / 9 x 13 mm 9 / 13 mm 1,2 mm 4 Gold 32 V IP40 25 000 1 VA
7,62 x 5,08 mm 2,6 mm 0,3 to 0,5 mm 1,3; 3 Silver / Gold 32 V IP60 100 000 1 / 0,2 VA
7,62 x 5,08 mm 4,7 mm button option 0,3 to 0,5 mm 1,3; 3; 5 Silver / Gold 32 V IP60 100 000 1 / 0,2 VA
7,62 x 2,54 mm 8 mm 0,3 to 0,5 mm 1,3; 3; 5 Silver / Gold 32 V IP67 100 000; 1 000 000 1 / 0,2 VA
7,62 x 5,08 mm / 7,62 x 2,54 mm 9,9 mm 0,3 to 0,5 mm 1,3; 3 Silver / Gold 32 V IP60 100 000 1 / 0,2 VA
7,62 x 5,08 mm / 7,62 x 2,54 mm 6,65 mm / 8 mm 0,55 to 0,7 mm 2; 3 Silver / Gold 32 V IP60 100 000; 30 000
6 x 3,5 mm / 7 x 2,5 mm 2,5 mm; 4,3 mm; 5 mm 0,25 mm 130 gf; 200 gf; 260 gf Silver 12 V IP40 20 000
6.0 x 3.5 mm 2.5; 4.3; 5.0 mm 0.25; 0.30 mm 130; 180; 250; 320 gf Silver 12VDC IP40 20 000; 30 000; 50 000; 70 000; 100 000 0.6 VA
6,3 x 6,4 mm 2,5 mm; 3,1 mm; 3,4 mm 0,2 / 0,3 mm 160 gf; 250 gf; 320 gf Silver 12 V IP40 100 000
6 x 6 mm 4,3mm; 5 mm; 7 mm; 9,5 mm 0,25 mm 130 gf; 160 gf; 200 gf; 260 gf Silver 12 V IP40 100 000
7 x 2,5 mm 7,1 mm 0,25 mm 130 gf; 160 gf; 200 gf; 260 gf Silver 12V IP40 100 000
4,5 x 4,5 mm 3,8 mm; 5,0 mm; 7,0 mm 0,25 mm 100 gf; 180 gf; 250 gf Silver 12 V IP40 10 000 0.6 VA
12 x 12 mm 4,3 mm; 7,3 Sq. 8,5 mm; 12 mm 0,3 mm 160 gf; 260 gf Silver 12V IP40 200 000
variety of sizes available variety of sizes available 0,25 mm 160 gf Silver 12 V IP40 50 000
6,0 x 6,0 mm / 6,1 x 6,7 mm / 7,2 x 6,8 mm 7,0 mm / 7,2 mm / 8,8 mm 0,25 mm 180gf / 250gf Silver 30VDC IP40 100,000
8.6 x 8.4 mm 3.95 mm 0.9 mm 4 N/7 N/10 N Silver 16 V IP54 300000 to 500000 0.8 VA
12 x 12 mm 4.95 mm 0.6, 0.7, 0.8 mm 360gf, 680gf, 970gf Gold 35 V IP40 300,000 1W
